一、底釉漿的老化

研磨后的搪瓷釉漿要在容器中存放一段時(shí)間，該過(guò)程稱為老化。其目的是使釉漿能適應(yīng)涂搪的要求：

①球磨過(guò)程中釉漿溫度升高，膨化現(xiàn)象嚴(yán)重，對(duì)涂搪操作帶來(lái)困難。老化后釉漿溫度降低，膨化現(xiàn)象減退到正常狀態(tài)。

②球磨過(guò)程中不可避免地會(huì)使大量空氣混入釉漿，對(duì)涂搪質(zhì)量帶來(lái)不良影響（瓷層表面出現(xiàn)氣泡）。通過(guò)老化，混入釉漿中的氣體會(huì)逐步逸出。

③剛出磨的釉漿由于翻動(dòng)、摩擦等原因，瓷釉水解加速，析出可溶性堿使釉漿的 pH 升高（這種現(xiàn)象在銻釉中尤為明顯），從而影響搪瓷瓷面的光澤。通過(guò)老化，釉漿會(huì)產(chǎn)生一定程度的沉降現(xiàn)象，表面層溶液可以除去或減少游離物質(zhì)，有利于提高搪瓷瓷面的質(zhì)量。

④色釉研磨過(guò)程中也會(huì)游離出可溶性鹽類，如果這些可溶性鹽類不除去，涂燒后（或飾花后）瓷面會(huì)呈現(xiàn)出不均勻的色影。經(jīng)過(guò)老化，撇去上層溶液，有利于提高彩色搪瓷瓷面的質(zhì)量。釉漿的老化并不是絕對(duì)的，各種釉漿對(duì)老化的要求也不一樣。一般來(lái)說(shuō)，底釉、邊釉可以不經(jīng)老化出磨后直接使用；鈦釉老化1~2d即可；銻釉的老化時(shí)間需要長(zhǎng)一些，一般在5~7d。釉漿的存放時(shí)間不能太久，否則會(huì)產(chǎn)生較粗的顆粒沉淀，使釉漿分層。目前各搪瓷廠老化時(shí)間不一樣。故上述老化時(shí)間數(shù)據(jù)僅供參考。

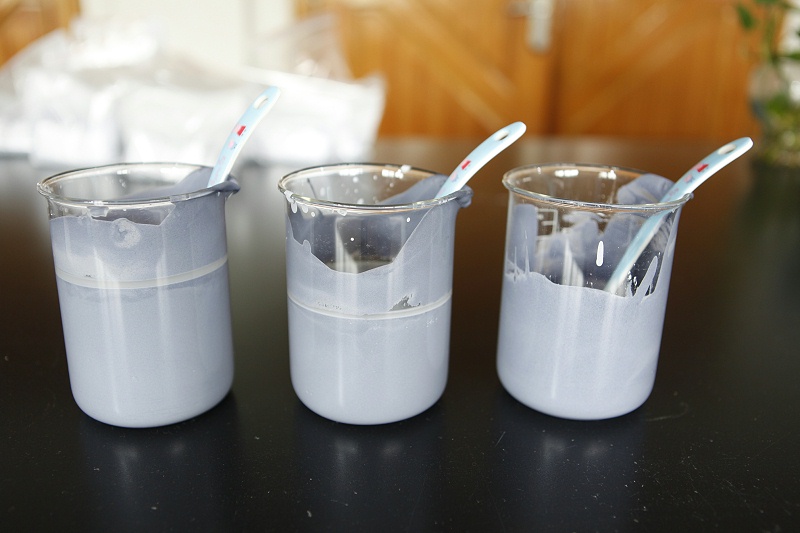

二、底釉漿的儲(chǔ)存

剛磨制好的釉漿應(yīng)儲(chǔ)存至少16h，才會(huì)有穩(wěn)定的黏稠度。高溫會(huì)增加搪瓷表面離子的水溶度，并導(dǎo)致釉漿過(guò)度老化，因此釉漿盡可能存放在溫度較低的場(chǎng)所，尤其不可存放在燒成爐旁，釉漿的儲(chǔ)存時(shí)間也不可太長(zhǎng)。底釉漿建議存放在陶瓷缸或不銹鋼容器內(nèi)，必須避光保存，建議儲(chǔ)存室溫度不可超過(guò)25℃。使用期限：最佳為3個(gè)月，最多6個(gè)月。底釉漿使用前必須上下混合均勻后，再用40篩網(wǎng)過(guò)篩后使用。
