搪瓷釉的物理化學(xué)性能通常分為以下幾種：

一、機(jī)械性能

二、熱學(xué)性能

三、光學(xué)性能

四、化學(xué)穩(wěn)定性

五、搪瓷的其他性能

機(jī)械性能又分為：

（一）抗張強(qiáng)度

（二）抗壓強(qiáng)度

（三）抗彎強(qiáng)度

（四）彈性

（五）硬度

（六）密度

（七）耐沖擊強(qiáng)度

（八）密著強(qiáng)度

 上一期，我們介紹了機(jī)械性能中的抗張強(qiáng)度和抗壓強(qiáng)度，這一期，我們來介紹一下抗彎強(qiáng)度和彈性。

瓷釉的抗彎強(qiáng)度是指瓷釉在外力作用下抗折彎的能力，其測試方法是試樣兩端的支點(diǎn)置于試架上，在中心加壓力，直至試樣斷裂，這時(shí)的壓力值，就表示該瓷釉的抗彎強(qiáng)度，單位是 Pa。

瓷釉的抗彎強(qiáng)度與其化學(xué)組成有關(guān)，Na₂O、K₂O、B ₂O₃、BaO、ZnO、PbO等，能使瓷釉的抗彎強(qiáng)度增加，尤其是Na ₂O、K ₂O 的作用更甚。

抗彎強(qiáng)度還與乳濁劑的含量有關(guān)，SnO?對提高瓷釉的抗彎強(qiáng)度有利。

此外，抗彎強(qiáng)度與瓷釉的熔制程度和搪瓷制品的燒成也有關(guān)系。瓷釉的熔制不完全或過度、搪瓷制品燒成過度都對抗彎強(qiáng)度不利。增加瓷釉的抗張強(qiáng)度、抗壓強(qiáng)度及彈性，對搪瓷層的抗彎強(qiáng)度都是有利的，降低搪瓷層的厚度，則能明顯地提高搪瓷層的抗彎強(qiáng)度。

物體在外力的作用下發(fā)生變形，當(dāng)外力消失后，物體能恢復(fù)原來形狀的性質(zhì)稱為彈性。彈性在數(shù)值上是以物體的彈性模量來表示的，彈性模量越大則彈性越差。彈性是瓷釉的重要物理性能之一。瓷釉好的彈性能緩沖外力或內(nèi)應(yīng)力的作用而減少碎裂的幾率；如果瓷釉的彈性差，即使金屬與瓷釉的膨脹系數(shù)很接近，甚至相等，搪瓷制品的瓷層也容易碎裂。反之，如果瓷釉的膨脹系數(shù)比金屬小，只要它的彈性足以抵消熱膨脹所產(chǎn)生的應(yīng)力，瓷釉仍然可以牢固地與金屬結(jié)合，而不致碎裂。

瓷釉的彈性對于搪瓷產(chǎn)品的邊部圓弧處，特別是在曲率半徑較小的部位，尤為重要。

瓷釉的彈性與其化學(xué)成分有關(guān)，K₂O、Na₂O、Al ₂O₃，等能使瓷釉的彈性提高。B?O ₃的含量在15%以下時(shí)，隨含量的增加，彈性增加；含量在15%以上時(shí)，則隨含量的增加而彈性變差。

磨加的黏土以及存在于搪瓷層中的細(xì)孔，可使搪瓷層的彈性得到很大程度的改善。降低搪瓷層的厚度，也能使搪瓷層的彈性改善。搪瓷制品燒成的溫度過高或時(shí)間過長，彈性都會變差。

在常溫和低溫下，瓷釉的彈性變形遵循虎克定律。

在一定范圍內(nèi)，瓷釉的彈性模量可用加和法來計(jì)算，見式：

E_彈=W₁E ₁+W₂E ₂+...+W _nE_n

式中：E_彈—瓷釉彈性模量；

W_n—瓷釉各化學(xué)組分的質(zhì)量分?jǐn)?shù)；

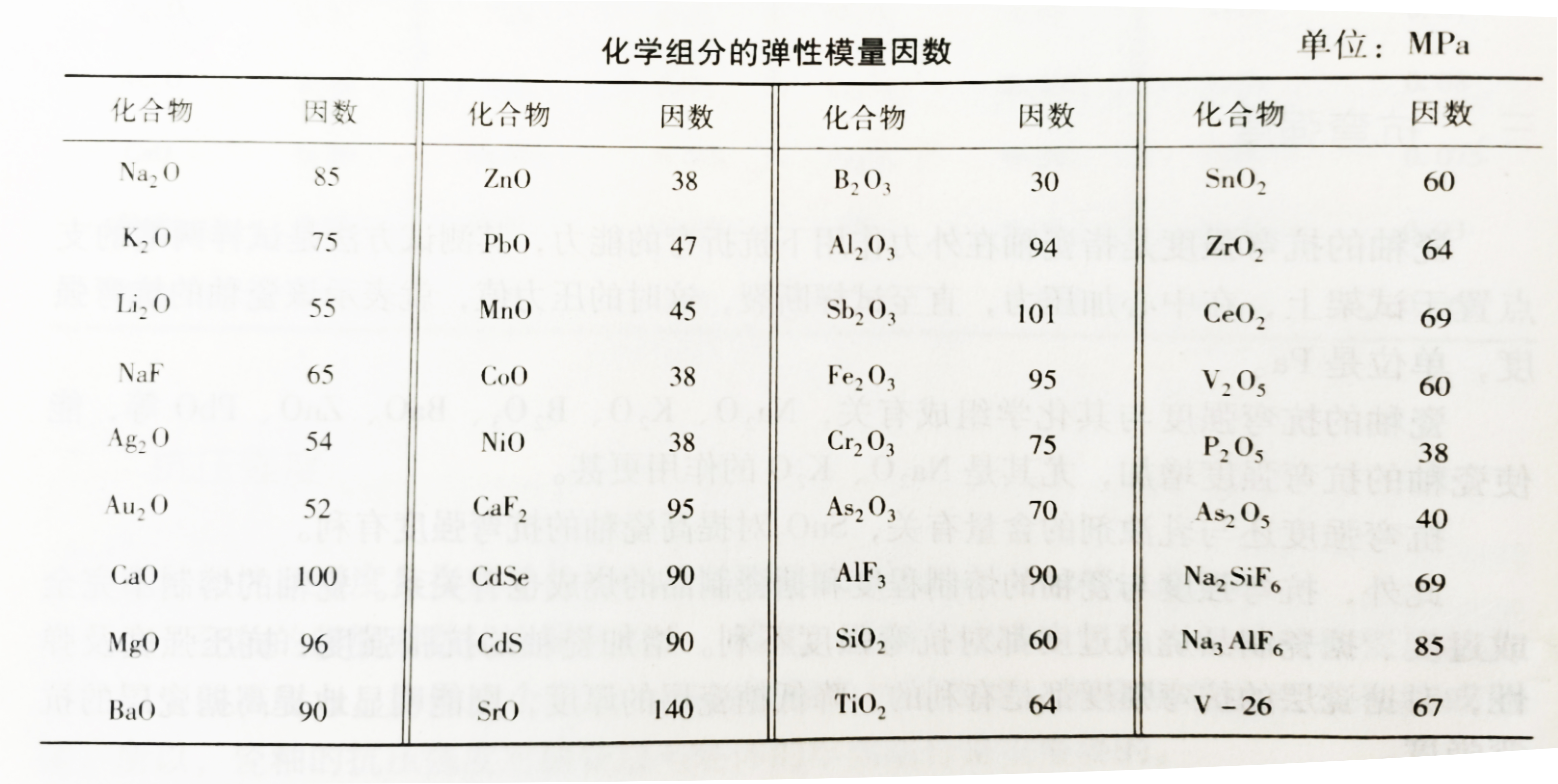

E_n—瓷釉各化學(xué)組分的彈性模量因數(shù)，MPa（見下表）。

今日介紹到此結(jié)束，后續(xù)我們將持續(xù)更新，歡迎關(guān)注我們，帶您了解更多的搪玻璃釉知識~
